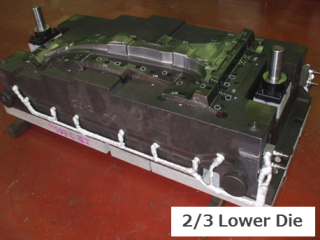

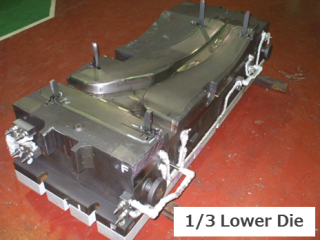

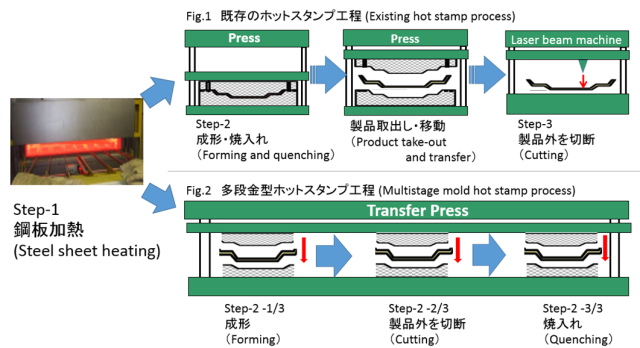

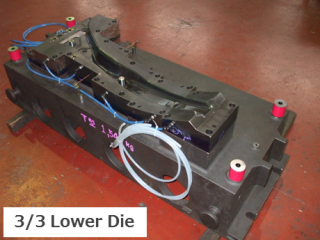

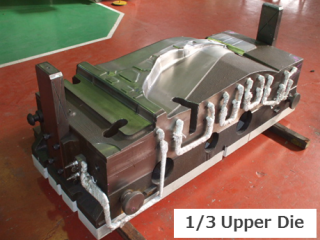

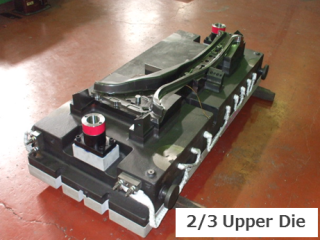

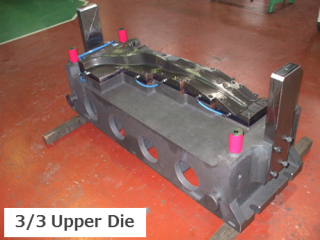

English / 日本語 アクセス　　サイトマップ 製品紹介 技術情報 会社案内 人事・採用 トピックス お問い合わせ TOP ＞ 技術情報 ＞ ホットスタンプ 金型 ホットスタンプ 　ホットスタンプ成形は、鋼板の加熱、成形、切断、焼入れを行う特殊な工法で、軽くて強度のある部品を成形します。 当社では、この成形方法のポイントとなる金型を製作しています。 ■成形用金型（1/3工程） 　まず、成形を行います。温調パイプに高温の油を循環させ金型を高温に保ちます。 　Size：1,860*700*900 　Mass：5,350Kg 　Material：FCD550 ■切断用金型（2/3工程） 　次に、成形後の不要部分を切断します。成形型と同じ保温機能を採用しています。製品を切断する刃の部分には、SKD拡散接合の技術を使用しています。 　Size：1,860*800*900 　Mass：4,900Kg 　Material：FC250+SKD ■焼入れ用金型（3/3工程） 　最後に、高温状態の成形品を温調パイプの冷水で急冷し、硬化させます。 　Size：1,700*600*900 　Mass：2,650Kg 　Material：FC250+SKD ■ホットスタンプ成形について 　Fig.1は、既存のホットスタンプ工法の手順を示しています。 Step-1：鋼板を加熱 Step-2：成形と焼入れ Step-3：レーザーで不要部分を切断 焼入れにより硬化した成型品をレーザーで切断する必要があります。 　Fig.2は、多段金型ホットスタンプの新工法です。成形、切断、焼入れの3工程分を同一のプレス機で行う技術です。 既存のホットスタンプ工法と比べて短時間で製品取りが可能となりました。 このページの先頭へ 製品紹介 技術情報 会社案内 人事・採用 トピックス お問い合わせ 生産設備 フルサービスサプライヤー 社長挨拶 社員教育 受賞歴 金型 ホットスタンプ 会社概要 採用情報 学会等発表歴 鋳造品 鋳包みパイプ素材 会社沿革 先輩コメント 特許・研究開発 迅速セラミック法 ISO認証 福利厚生・社会貢献 掲載記事 アクセス Copyright (C) 1998 Imanishi Manufacturing Co.,Ltd. All Rights Reserved.
